ちょっと、そこ！ 33kv 変圧器のサプライヤーとして、私はこれらの変圧器のための強固な基盤を設計することがいかに重要であるかを直接見てきました。適切に設計された基盤は、変圧器の安全かつ効率的な動作を保証するだけでなく、変圧器の寿命も延ばします。それでは、33kv 変圧器の基礎をどのように設計できるかを見てみましょう。
基本を理解する
まず、33kv 変圧器とは何か、そしてそれが何をするのかを理解する必要があります。 33kv 変圧器は、電力システムの電圧を昇圧または降圧するために使用されます。これは配電ネットワークの重要なコンポーネントであり、電磁誘導を通じて回路間で電気エネルギーを伝達します。当社についてさらに詳しくご覧いただけます33kv変圧器当社のウェブサイトで。
サイトの評価
設計について考え始める前に、変圧器が設置される場所を評価する必要があります。土壌の状態を見てみましょう。柔らかい粘土ですか、硬い岩ですか、あるいはその中間ですか?柔らかい土壌では、適切な支持を提供するために深い杭など、より大規模な基礎工事が必要になる場合があります。土壌試験を実施して、土壌の支持力、つまり土壌が過剰な沈下なしに耐えることができる最大荷重を判断できます。
また、敷地の地形も考慮してください。平らですか、それとも傾斜していますか？傾斜した設置場所では、変圧器の移動や傾きを防ぐために特別な設計上の考慮が必要になる場合があります。そして忘れてはいけないのが排水です。排水が悪いと変圧器の周囲に水がたまり、腐食やその他の問題が発生する可能性があります。エリアを乾燥した状態に保つために、適切な排水システムが設置されていることを確認してください。
荷重計算
敷地を評価したら、基礎がサポートする必要がある荷重を計算します。荷重には主に、死荷重と活荷重の 2 種類があります。死荷重には、変圧器自体の重量、変圧器に含まれる油 (油入り変圧器の場合)、ラジエーターやブッシュなどの付属品の重量が含まれます。
活荷重はさらに変動します。これらには、保守要員、工具の重量、風、地震活動、または短絡力によって引き起こされる動的荷重が含まれる場合があります。たとえば、短絡イベントが発生すると、変圧器は基礎に安全に伝達する必要がある高い機械的力を受ける可能性があります。これらの荷重を処理できる基礎を設計するには、これらの荷重を正確に計算する必要があります。
基礎の種類
33kv 変圧器に使用できる基礎にはいくつかの種類があります。
独立基礎
中小規模の変圧器では、絶縁基礎が一般的な選択です。これらは、変圧器の各支持点の下にある個別の基礎で構成されています。これらの基礎は、変圧器から土壌に負荷を伝達するように設計されています。絶縁基礎は比較的シンプルでコスト効率が高くなりますが、柔らかい土壌や大型の変圧器には適さない場合があります。
いかだの基礎
マット基礎とも呼ばれるラフト基礎は、変圧器の下の領域全体を覆う大きな連続スラブです。負荷をより広い範囲に分散させるため、柔らかい土壌には有益です。ラフト基礎は独立基礎よりも高価で建設が複雑ですが、安定性が高く、より大きな荷重に耐えることができます。
杭基礎
杭基礎は地盤の支持力が低い場合に使用されます。杭は、地面に打ち込まれたり、ドリルで掘られたりする細長い柱です。変圧器からの負荷をより深く、より安定した土壌または岩の層に転送します。杭基礎は設置に費用と時間がかかりますが、土壌の状態が悪い地域では必要になることがよくあります。
設計上の考慮事項
基礎を設計する際には、他にも留意すべき点がいくつかあります。
強化
コンクリート基礎では引張応力に耐えるために補強が不可欠です。基礎には適切な種類と量の鉄筋を使用する必要があります。鉄筋は、引張応力が最も高くなると予想される領域に配置する必要があります。
アンカリング
変圧器は、通常の動作中または地震や短絡が発生した場合に動かないように、基礎にしっかりと固定する必要があります。アンカーボルトまたはその他の固定システムを使用して、変圧器を基礎に取り付けます。固定システムが、変圧器が受ける可能性のある最大負荷に耐えられるように設計されていることを確認してください。
熱膨張
変圧器は動作中に熱を発生するため、膨張する可能性があります。基礎はこの熱膨張に対応できるように設計する必要があります。拡張ジョイントを提供するか、柔軟な接続を使用して、基礎に損傷を与えずに変圧器がわずかに移動できるようにすることができます。
材料の選択
基礎工事に使用する材料も重要です。コンクリートには、適切な強度と耐久性を備えた高品質の混合物を使用します。コンクリートは、荷重、環境条件、化学的攻撃に耐えることができる必要があります。
補強バーは高張力鋼で作られている必要があります。特に湿気の多い場所や化学物質にさらされる場所では、腐食を防ぐために適切にコーティングする必要があります。
建設と設置
設計が完了したら、いよいよ建設を開始します。設計仕様書通りに施工してください。望ましい強度を達成するには、コンクリートを適切に注入して硬化する必要があります。
変圧器の設置中は、製造元の指示に従ってください。変圧器が水平であり、基礎上で適切に位置合わせされていることを確認してください。接続をチェックし、しっかりと固定されていることを確認してください。
保守・点検
変圧器設置後は定期的な保守・点検が重要です。基礎に亀裂、沈下、または腐食の兆候がないか確認します。固定システムを検査して、まだ安全であることを確認します。問題に気付いた場合は、さらなる被害を防ぐためにすぐに対処してください。

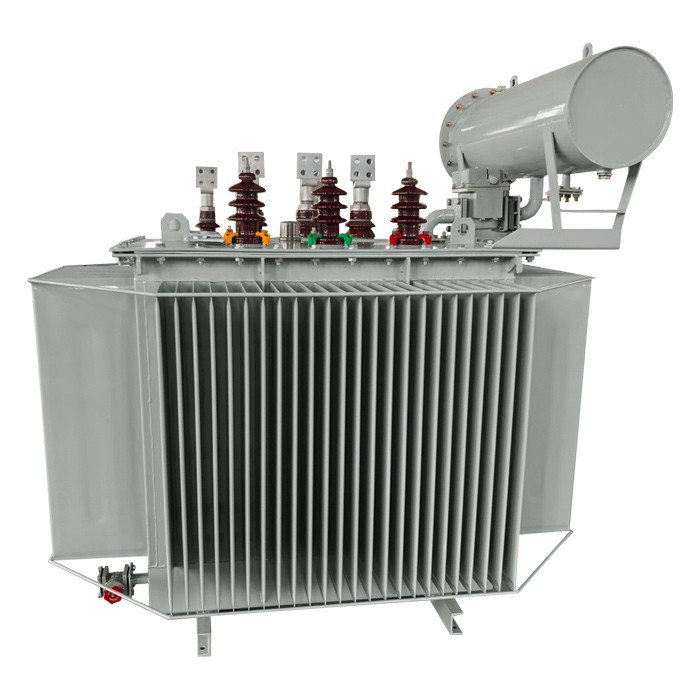

33kv 変圧器の市場に参入している場合、または変圧器の基礎設計に関する詳細情報が必要な場合は、ためらわずにお問い合わせください。もご用意しております33 0.415 Kv 変圧器そして35kv変圧器オプション。当社の専門家チームが、変圧器のあらゆるニーズにお応えします。電力会社、産業施設、請負業者のいずれであっても、当社は適切な変圧器と基礎設計に関するガイダンスを提供できます。調達プロセスを開始するには今すぐお問い合わせください。プロジェクトに信頼性の高い電源を確保するために協力しましょう。
参考文献
- 電力システムの設計と解析の教科書
- 関連する電気および土木組織の規格およびガイドライン
